Natychmiastowa weryfikacja instalacji
Sprawdź natychmiast, czy urządzenia są poprawnie podłączone na całej magistrali i upewnij się, że zostaną bezbłędnie wykryte przez sterownik nadrzędny.
Pilo Technology
Kompletne narzędzie diagnostyczne DALI
Diagnostyka magistrali DALI zazwyczaj wymaga laptopa, konwertera DALI-USB, zewnętrznego zasilacza magistrali oraz oscyloskopu. Pilo One zastępuje tę górę niewygodnego sprzętu jednym kieszonkowym urządzeniem i intuicyjną aplikacją mobilną.
Dla kogo
Przemyślane narzędzie na każdym etapie pracy
Niezależnie od tego, czy kładziesz przewody, zarządzasz budową, czy programujesz zaawansowane scenariusze oświetleniowe – Pilo One upraszcza i przyspiesza Twoją pracę.
Bezbolesne uruchomienie
Łatwo modyfikuj szczegółowe parametry urządzeń na bieżąco, rozwiązuj konflikty adresowania, optymalizuj proces uruchamiania i generuj kompletne raporty z uruchomienia.
Czas to pieniądz
Wyposaż swoje zespoły w narzędzia, które drastycznie skracają czas usuwania usterek. Mniej opóźnień na budowie oznacza wyższe marże z projektu.
Diagnostyka
Aktywne wykrywanie błędów elektrycznych, adresacji i niskiej jakości urządzeń DALI
Pilo One stale monitoruje magistralę DALI i błyskawicznie wykrywa typowe problemy napotykane podczas instalacji i uruchamiania oświetlenia.
Błędy elektryczne magistrali
Wykrywanie zwarć magistrali DALI, nieprawidłowej polaryzacji przewodów, braku zasilania oraz przekroczenia poboru prądu na magistrali.
Konflikty adresowania
Natychmiastowa identyfikacja zdublowanych lub brakujących adresów krótkich (Short Addresses) urządzeń.
Uszkodzone urządzenia sterujące
Lokalizowanie konkretnych adresów urządzeń (zasilaczy/urządzeń wejściowych), które nie odpowiadają na zapytania protokołu.
Indywidualna analiza sygnału
Precyzyjny pomiar jakości sygnału (LQI) dla każdego urządzenia z osobna, ułatwiający lokalizację problemów na magistrali DALI.
Weryfikacja certyfikacji
Automatyczne sprawdzanie identyfikatorów urządzeń w bazie danych DALI Alliance w celu wykrycia niecertyfikowanych zamienników oraz automatyczna detekcja producenta i modelu.
Rejestracja fałszywych wyzwoleń
Ciągły monitoring i rejestracja poleceń w celu wyłapania i analizy fałszywych wyzwoleń oraz niepożądanych aktywacji oświetlenia na obiekcie.
Modułowa aplikacja
Wszystkie narzędzia DALI w jednej aplikacji
Osiem wyspecjalizowanych modułów, jedna aplikacja – analizuj, kontroluj, konfiguruj i dokumentuj całą magistralę DALI bezpośrednio z telefonu.

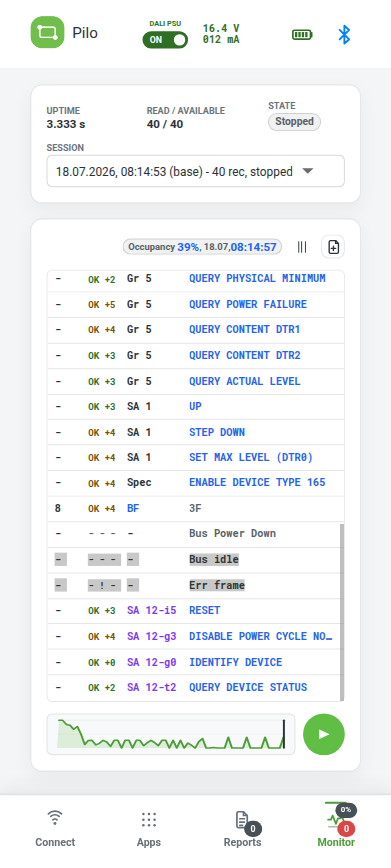

Monitor
Obserwuj magistralę DALI w czasie rzeczywistym, ramka po ramce. Zobacz każde polecenie na bieżąco, sprawdzaj jakość sygnału dzięki szczegółowej analizie wskaźnika jakości sygnału DALI (LQI) i dekoduj ruch z dokładnością do bitu – bez fizycznego ingerowania w linię.
Miner
Automatycznie skanuj urządzenia DALI, przeglądaj i modyfikuj ich parametry oraz zmieniaj adresy jednym dotknięciem. Wykrywaj i nieinwazyjnie rozwiązuj konflikty adresów krótkich, zanim spowodują one konieczność ponownego przyjazdu na obiekt.

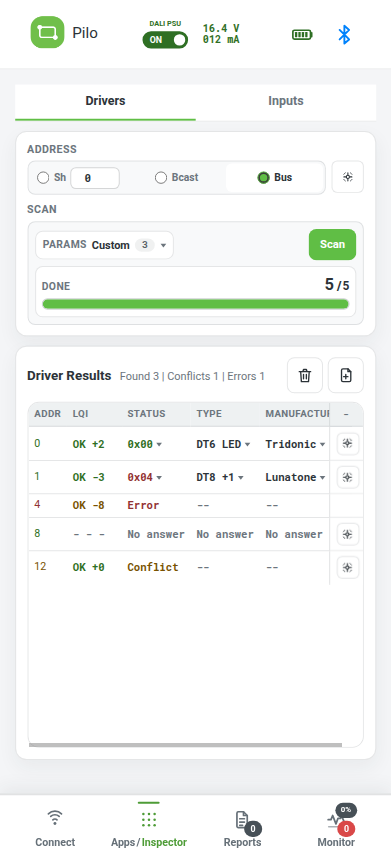

Inspector
Uzyskaj pełny obraz przed przygotowaniem raportu. Pobieraj parametry, flagi stanu oraz wyniki sterowników i wejść ze wszystkich urządzeń na linii do czytelnych, uporządkowanych tabel, w tym pełne dane identyfikacyjne producenta i modelu – to z nich powstają Twoje szczegółowe raporty.

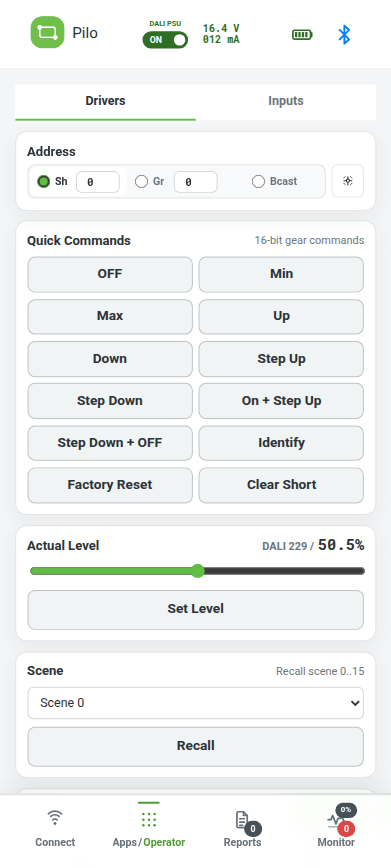

Operator
Przejmij bezpośrednią kontrolę, krok po kroku. Włączaj lub wyłączaj sterowniki, wywołuj bezpośrednie poziomy świecenia, ściemniaj do dokładnego poziomu, kontroluj temperaturę barwową i kolory w urządzeniach DT8 (CCT/RGBW/XY), uruchamiaj dowolną scenę lub wysyłaj polecenia wejściowe – i obserwuj reakcję urządzenia na żywo.

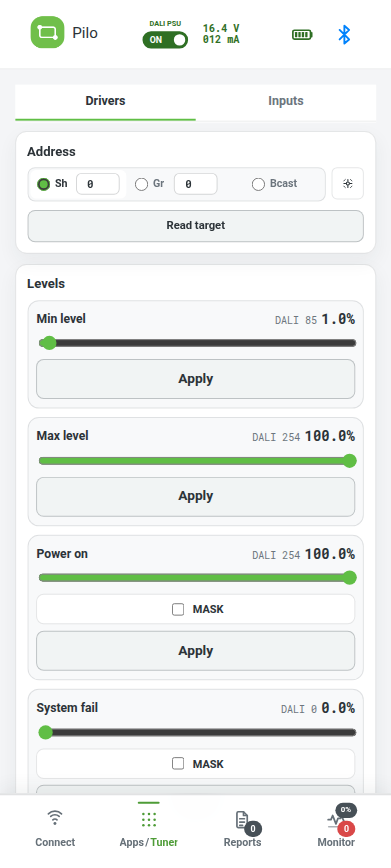

Tuner
Dostosuj zachowanie opraw, gdy nikt nie patrzy. Ustawiaj poziomy uruchomieniowe, czasy rozjaśniania/ściemniania, grupy DALI oraz programowanie scen dla każdego sterownika – to konfiguracja, która gwarantuje prawidłowe działanie obiektu na długo po Twoim wyjeździe.

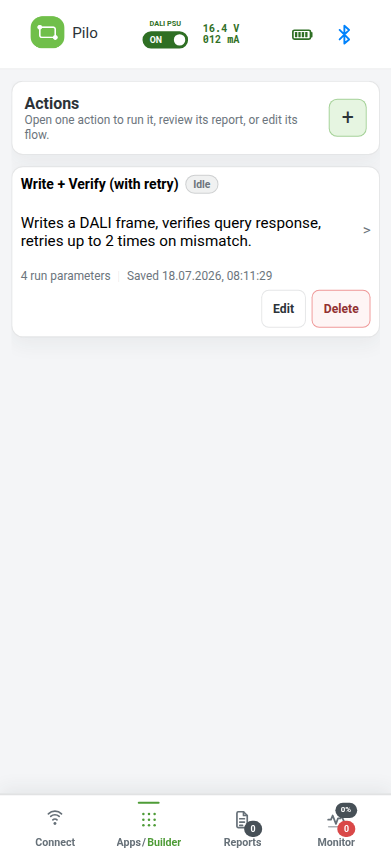

Builder
Zbuduj raz, używaj zawsze. Moduł pozwala budować skomplikowane skrypty DALI z gotowych bloków i używać ich do masowego odczytu, zapisu lub modyfikacji parametrów urządzeń na kolejnych podobnych realizacjach.

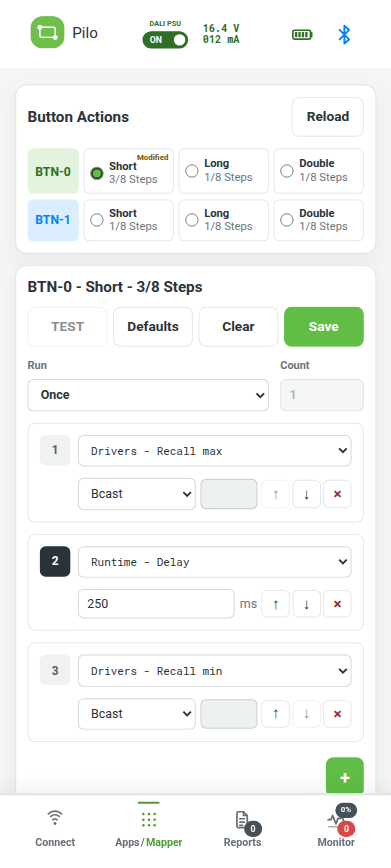

Mapper
Zamień urządzenie w fizyczny pilot. Przypisz wywołanie sceny, zmianę poziomu lub reset sterownika do krótkiego, długiego lub podwójnego naciśnięcia jednego z dwóch wbudowanych przycisków, zapisz to w pamięci urządzenia i wyzwalaj bezpośrednio z obudowy – bez potrzeby wyciągania telefonu.
Raporty
Generuj profesjonalne, gotowe dla klienta raporty bezpośrednio ze swojego telefonu. Konsoliduj logi diagnostyczne, listy adresowe i skany stanu linii z modułów Monitor, Miner i Inspector w jeden profesjonalny dokument przekazania w formacie PDF – natychmiast.
Monitor
Obserwuj magistralę DALI w czasie rzeczywistym, ramka po ramce. Zobacz każde polecenie na bieżąco, sprawdzaj jakość sygnału dzięki szczegółowej analizie wskaźnika jakości sygnału DALI (LQI) i dekoduj ruch z dokładnością do bitu – bez fizycznego ingerowania w linię.
Miner
Automatycznie skanuj urządzenia DALI, przeglądaj i modyfikuj ich parametry oraz zmieniaj adresy jednym dotknięciem. Wykrywaj i nieinwazyjnie rozwiązuj konflikty adresów krótkich, zanim spowodują one konieczność ponownego przyjazdu na obiekt.
Inspector
Uzyskaj pełny obraz przed przygotowaniem raportu. Pobieraj parametry, flagi stanu oraz wyniki sterowników i wejść ze wszystkich urządzeń na linii do czytelnych, uporządkowanych tabel, w tym pełne dane identyfikacyjne producenta i modelu – to z nich powstają Twoje szczegółowe raporty.
Operator
Przejmij bezpośrednią kontrolę, krok po kroku. Włączaj lub wyłączaj sterowniki, wywołuj bezpośrednie poziomy świecenia, ściemniaj do dokładnego poziomu, kontroluj temperaturę barwową i kolory w urządzeniach DT8 (CCT/RGBW/XY), uruchamiaj dowolną scenę lub wysyłaj polecenia wejściowe – i obserwuj reakcję urządzenia na żywo.
Tuner
Dostosuj zachowanie opraw, gdy nikt nie patrzy. Ustawiaj poziomy uruchomieniowe, czasy rozjaśniania/ściemniania, grupy DALI oraz programowanie scen dla każdego sterownika – to konfiguracja, która gwarantuje prawidłowe działanie obiektu na długo po Twoim wyjeździe.
Builder
Zbuduj raz, używaj zawsze. Moduł pozwala budować skomplikowane skrypty DALI z gotowych bloków i używać ich do masowego odczytu, zapisu lub modyfikacji parametrów urządzeń na kolejnych podobnych realizacjach.
Mapper
Zamień urządzenie w fizyczny pilot. Przypisz wywołanie sceny, zmianę poziomu lub reset sterownika do krótkiego, długiego lub podwójnego naciśnięcia jednego z dwóch wbudowanych przycisków, zapisz to w pamięci urządzenia i wyzwalaj bezpośrednio z obudowy – bez potrzeby wyciągania telefonu.
Raporty
Generuj profesjonalne, gotowe dla klienta raporty bezpośrednio ze swojego telefonu. Konsoliduj logi diagnostyczne, listy adresowe i skany stanu linii z modułów Monitor, Miner i Inspector w jeden profesjonalny dokument przekazania w formacie PDF – natychmiast.
Przypadek z życia
Rozwiązywanie przeciążenia magistrali DALI w kilka minut
Instalacje DALI mogą przestać reagować z powodu nieprawidłowo skonfigurowanych urządzeń zalewających magistralę danymi. Zobacz, jak Pilo One diagnozuje i rozwiązuje problem opóźnień w dużej instalacji komercyjnej.
1. Wykrycie opóźnień Polecenia wykonują się z kilkusekundowym opóźnieniem. Światła reagują ociężale, a przyczyna jest nieznana.
Podsłuch
2. Podłączenie Pilo Podłącz Pilo One do linii. Urządzenie odczytuje ruch na magistrali i konfigurację przez Bluetooth.
Analiza
3. Diagnoza AI Pilo Agent wykrywa 5 czujników światła raportujących poziom oświetlenia co 1 sekundę.
Rozwiązanie
4. Natychmiastowa naprawa AI zmienia częstotliwość raportowania na 20 sekund i włącza histerezę, natychmiast eliminując opóźnienia.
Sztuczna inteligencja
Pilo Agent — Autonomiczny asystent debugowania DALI
Typowe konwertery DALI-USB podłączane kablem do laptopa pokazują jedynie surowe ramki danych lub kody szesnastkowe, które trzeba samodzielnie odszyfrowywać.
Pilo Agent wprowadza aktywne, agentowe podejście AI bezpośrednio do sprzętu. Wykracza poza zwykłe wyświetlanie ostrzeżeń, samodzielnie planując sekwencje działań naprawczych: wyszukuje konflikty adresowania, mruga oprawami w celu fizycznej lokalizacji i zapisuje parametry konfiguracyjne magistrali DALI. Jedyne, czego wymaga, to Twoja zgoda na wykonanie.
Pilo Agent
> _ bolt AI
Specyfikacja
Specyfikacja techniczna
| Zasilanie magistrali DALI | 16 V DC (gwarantowane 230 mA, limit maks. 250 mA) • Przełączalne tryby aktywne / pasywne |
| Czas pracy na baterii | Tryb pasywny: >16 godzin • Tryb aktywny: >8 godzin (przy obciążeniu DALI 230mA) |
| Pamięć rejestratora | Do 12 godzin ciągłego rejestrowania ruchu na magistrali DALI |
| Interfejs DALI | 2x gniazdo bezpieczne 4 mm |
| Interfejs danych | Bluetooth Low Energy (BLE) |
| Zasilanie USB-C | Obsługa USB Power Delivery (USB-PD) |
| Interfejs użytkownika | 2x programowalne przyciski sprzętowe |
| Wymiary i waga | 165 mm x 80 mm x 27 mm • 280 g (Urządzenie) |
FAQ
Często zadawane pytania
Znajdź odpowiedzi na najczęstsze pytania dotyczące narzędzia diagnostycznego Pilo One DALI i jego możliwości
Jak efektywnie przeprowadzić uruchomienie magistrali DALI? expand_more
Aby przeprowadzić uruchomienie magistrali DALI na obiekcie, należy zweryfikować okablowanie, przeskanować wszystkie urządzenia sterujące oraz rozwiązać konflikty adresowania. Pilo One upraszcza uruchamianie DALI poprzez automatyczne skanowanie magistrali, identyfikację wszystkich podłączonych stateczników/sterowników oraz umożliwienie modyfikacji parametrów bezpośrednio z aplikacji mobilnej. Pilo Agent AI poprowadzi Cię przez złożone konfiguracje grup i ustawienia scen, usprawniając proces przekazania instalacji.
Jak debugować problemy z DALI-2 i błędy protokołu? expand_more
Aby debugować problemy z DALI-2, należy monitorować ramki poleceń, sprawdzać konflikty adresowania i szukać błędów kolizji. Pilo One oferuje analizator ramek w czasie rzeczywistym (Dali Monitor), który dekoduje polecenia DALI-2, monitoruje wskaźnik jakości połączenia (LQI) i rejestruje ruch. Debuger oparty na AI analizuje te dane, wskazując zdublowane adresy krótkie i zalewanie magistrali przez czujniki, dzięki czemu rozwiązywanie problemów z DALI-2 jest szybkie i intuicyjne.
Jakie narzędzia są potrzebne do diagnozowania warstwy fizycznej magistrali DALI? expand_more
Podczas rozwiązywania problemów z magistralą DALI diagnostyka warstwy fizycznej jest kluczowa do wykrywania zniekształceń sygnału, spadków napięcia i szumów. Zamiast nosić na obiekt ciężki oscyloskop, Pilo One działa jako cyfrowy interfejs do diagnostyki warstwy fizycznej DALI. Próbkuje on czas trwania bitów (kodowanie Manchester), weryfikuje progi sygnału i mierzy spadki napięcia na długich liniach kablowych, wizualizując stan magistrali na telefonie.
Czy uruchamianie DALI-2 wymaga aktywnego zasilacza magistrali? expand_more
Standardowe uruchamianie DALI-2 wymaga zasilacza systemowego na magistrali. Pilo One wyposażony jest w przełączalny, zintegrowany aktywny zasilacz magistrali DALI (16V DC, gwarantowane 230mA). Pozwala to na zasilenie, przetestowanie i uruchomienie linii składającej się z maksymalnie 64 urządzeń sterujących bez jakiejkolwiek gotowej infrastruktury elektrycznej, co idealnie sprawdza się przy weryfikacji na wczesnych etapach budowy.
Kontakt
Chcesz uprościć uruchamianie instalacji DALI?
Zapisz się na lista oczekujących na Pilo One lub skonsultuj się z naszym zespołem inżynierów w sprawie potrzeb Twojego projektu
